动手学AI ⚡️ 手写Transformer 03：多头注意力机制与核心组件¶
上一篇我们把人类的句子变成了
(Batch, Seq_len, Dim)的张量，现在我们要创建 Transformer 的大脑——多头注意力机制，让它能学习知识，本章介绍如何搭建 Encoder 和 Decoder 的核心组件。
系列目录¶
- 环境与前期准备
- 数据处理与 Transformer 输入层
- 多头注意力机制与核心组件（本篇）
- 模型组装
- 训练、推理与可视化
1. 什么是注意力机制？¶
先从全局看一下 Transformer 在干什么——数据经过 Transformer 核心处理后，再通过 Softmax 输出各类别的概率分布：
Transformer 就像一个两步走的决策过程。第一步，数据被送进一个非常聪明的"思考机器"（Transformer），它会深入分析数据并得出一堆初步结论。第二步，这些结论被送进一个"决策转换器"（Softmax），它把复杂的结论转换成简单明了的百分比概率，告诉你最终结果属于每个类别的可能性有多大。
1.1 核心公式¶
1.2 QKV 直觉理解¶

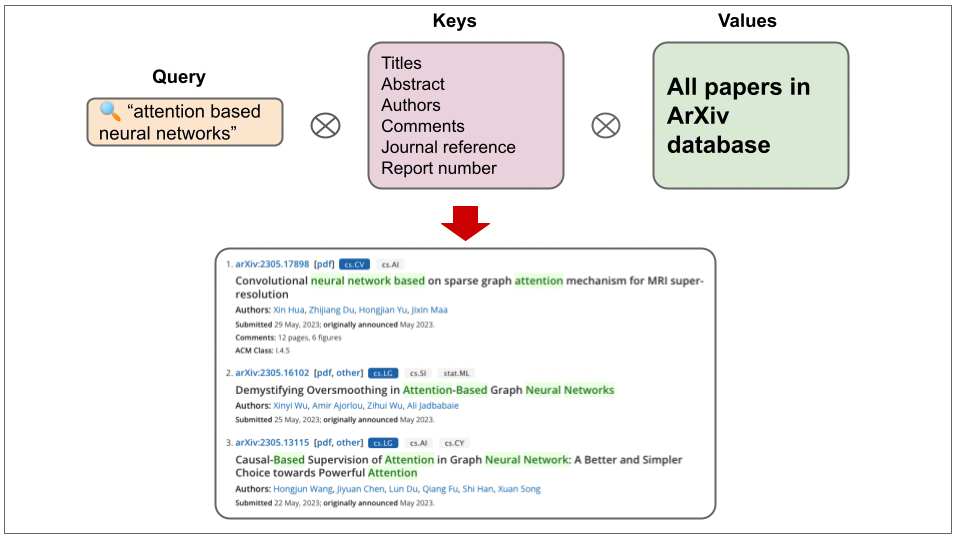

上图把 AI 的"注意力"比作在图书馆网站上查资料。你想找什么（Query，你的搜索词），就去和所有书的"索引卡片"（Keys，书名、作者等）做对比。找到最匹配的几张卡片后，你就可以根据这些卡片去书架上取出对应的"书本"（Values，论文全文）。
1.3 计算过程¶
第一步：Q @ K^T —— 算相关性分数
用问题和所有词条做点积，算出相关性分数。为什么点积能衡量相关性？看下面这个例子：

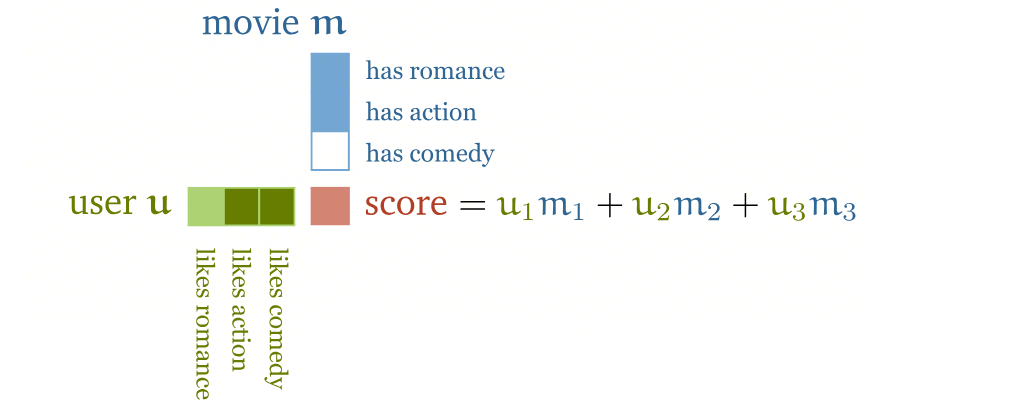

上图在微观层面用推荐系统来解释点积。系统把你和一部电影都用一组标签来描述（比如你有多喜欢喜剧，这部电影有多少喜剧成分），然后将对应标签的分数相乘再加起来，得到一个总分。分数越高，说明你和这部电影越"合拍"。

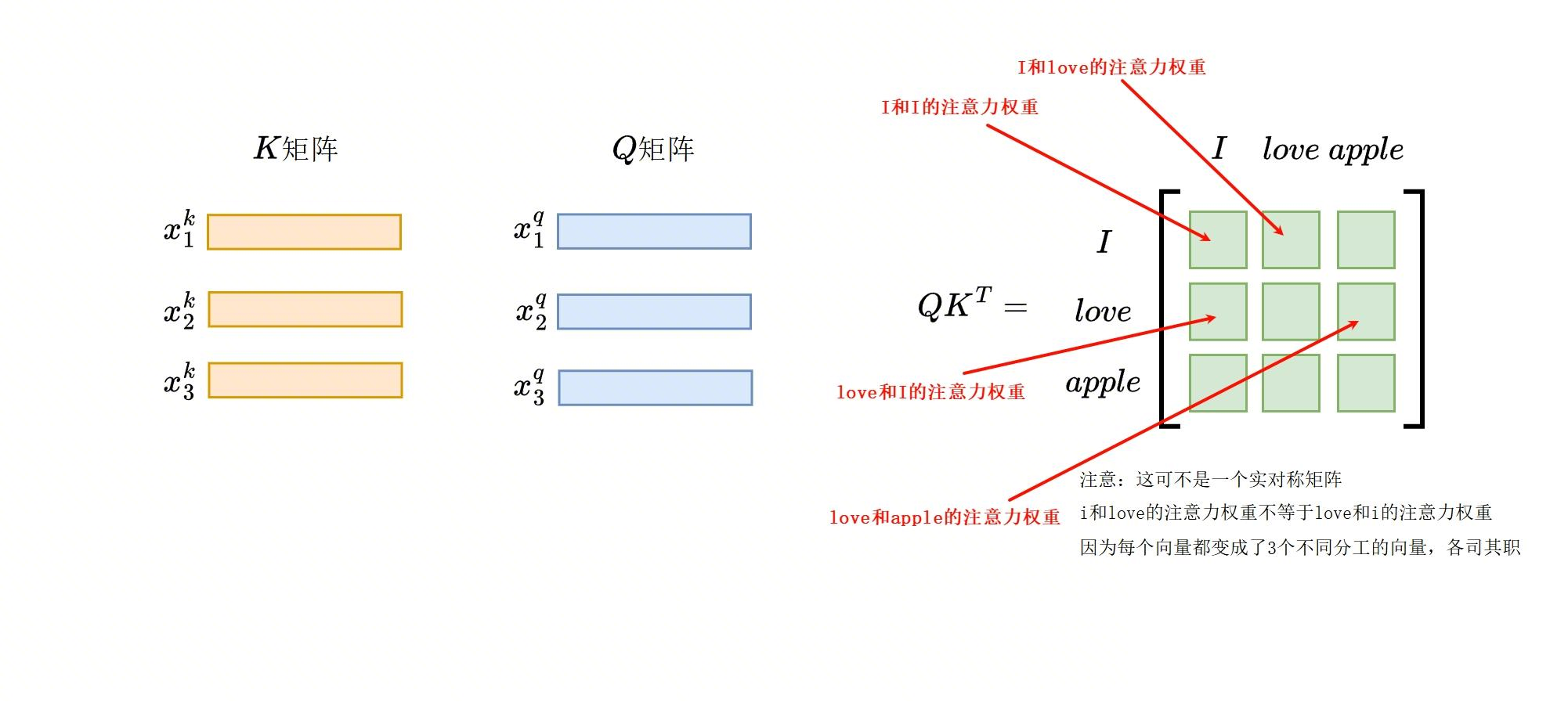

上图演示了注意力分数计算过程，对于句子 I love apple，AI 会创建一个表格，每个格子的数值代表一个词对另一个词的"关注"程度。这个表格帮助 AI 理解哪个词和哪个词的联系更紧密。
第二步：/ √d_k —— 缩放
维度 d_k 越大，点积绝对值越大，会导致 softmax 接近 one-hot（梯度消失）。看个对比：
| 输入 | softmax 输出 | 特征 |
|---|---|---|
[1, 2, 3] |
[0.09, 0.24, 0.67] |
分布均匀，梯度正常 |
[10, 20, 30] |
[0.00, 0.00, 1.00] |
接近 one-hot，梯度几乎为 0 |
除以 √d_k 就是把分数拉回到合理范围，防止 softmax "太自信"。
第三步：softmax —— 归一化为概率分布
Softmax 把分数归一化为概率分布（加起来等于 1）。它的直觉可以参考 3Blue1Brown 关于 GPT 的讲解：

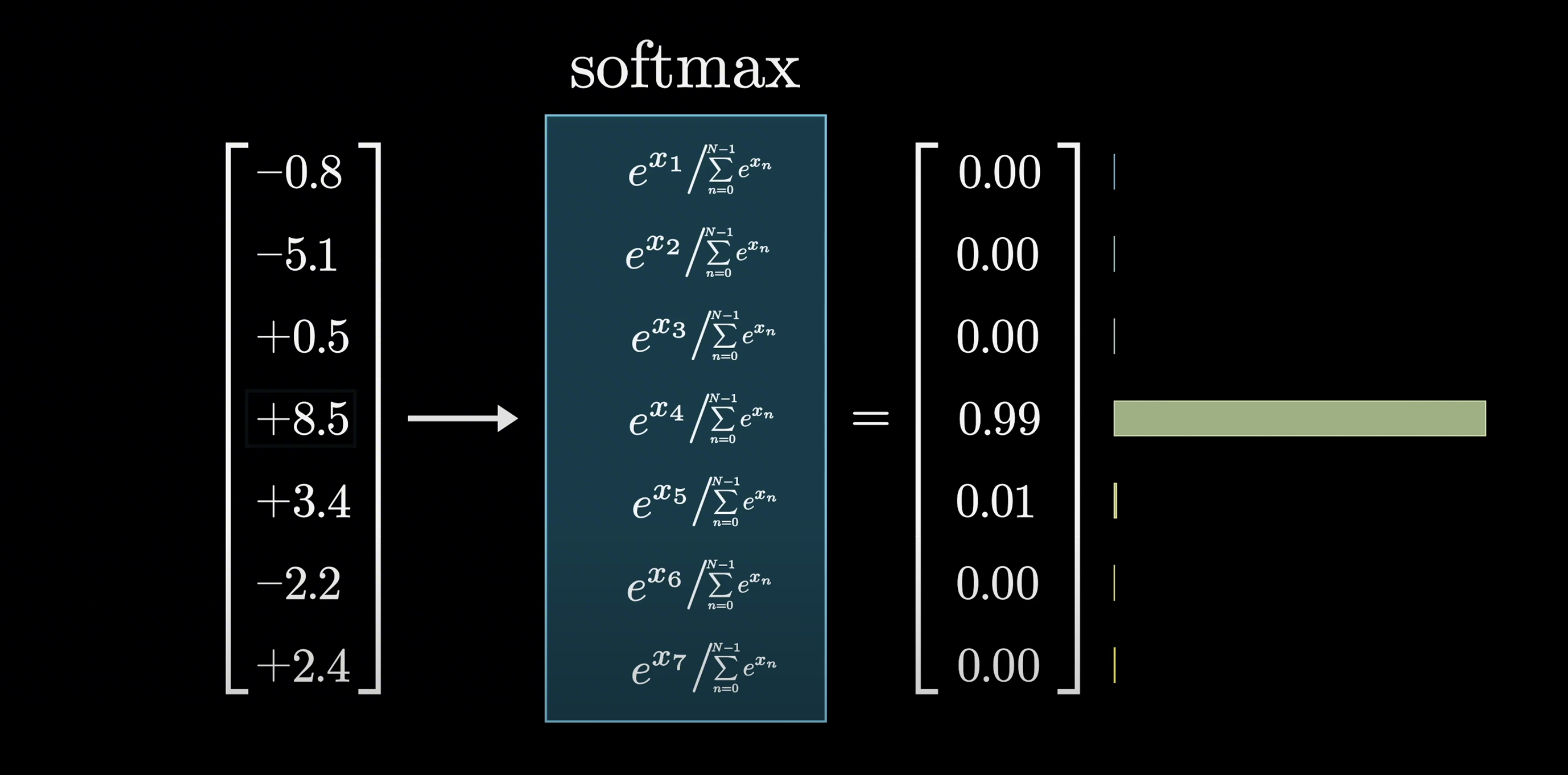

想象你在给几个选项打分，分数有正有负。Softmax 就像一个"选择放大器"，它会把你的原始分数转换成百分比概率，把分数最高的那个（这里是 +8.5）的概率变得非常高（99%），而其他选项的概率则变得微不足道。
Softmax 还有一个重要参数——温度（Temperature）：

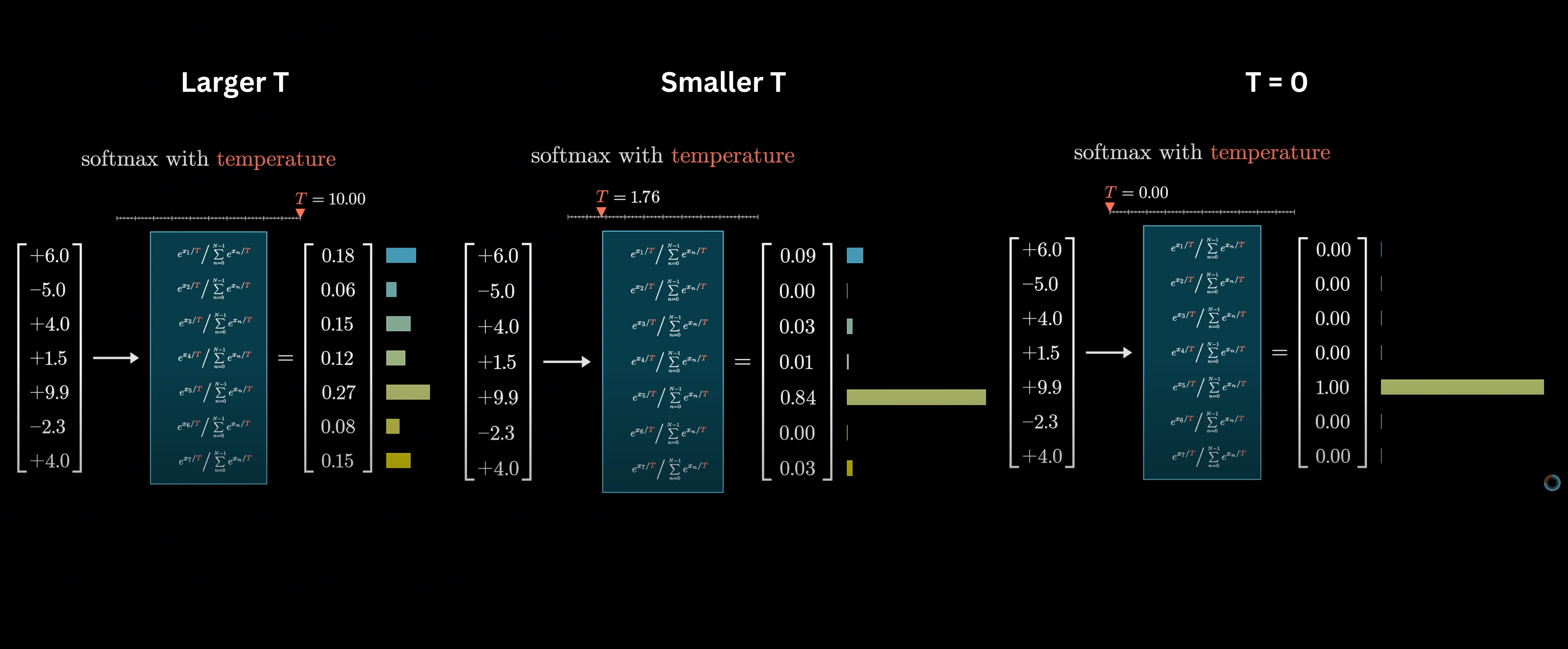

你可以把"温度"想象成 AI 的"决策自信度旋钮"。当温度很高时（左图），AI 会变得犹豫不决，觉得每个选项都有点可能。当温度降低时（中图），它会更倾向于那个最好的选项。当温度为零时（右图），AI 会变得极度自信，100% 确定地选择那个分数最高的选项。
第四步：@ V —— 加权求和
用概率对所有内容做加权求和——关注度高的词贡献更多信息，关注度低的词贡献更少。
📖 注意力机制的计算复杂度是多少？为什么长序列是瓶颈？
标准自注意力的总复杂度为 \(O(n^2 \cdot d)\)，与序列长度的平方成正比：
- 序列长 512 → 矩阵 512×512 ≈ 26 万元素
- 序列长 4096 → 矩阵 4096×4096 ≈ 1677 万元素（增长 64 倍）
- 序列长 100K → 不可行
这就是为什么 FlashAttention、Sparse Attention、Linear Attention 等高效注意力机制是活跃的研究方向。
1.4 多头的直觉¶
把 QKV 拆分成多个"头"（比如 8 个），相当于让模型有 8 个不同的大脑：
- 有的学习语法
- 有的学习语义
- 有的学习指代关系
最后把所有头拼接到一起，综合全部专家建议。
📖 多头注意力的"拆分+拼接"与独立计算为什么等价？参数量为什么不变？
单头注意力参数量：\(W^Q, W^K, W^V \in \mathbb{R}^{d \times d}\)，加上 \(W^O\)，共 \(4d^2\)。
多头注意力参数量：\(h\) 个头，\(d_k = d/h\)，每个头 \(W_i^Q, W_i^K, W_i^V \in \mathbb{R}^{d \times d_k}\)，\(h\) 个头总计 \(3 \times h \times d \times d/h = 3d^2\)，加 \(W^O\) 仍为 \(4d^2\)，参数量完全相同。
2. 多头注意力机制实现¶
先看图理解整个流程，再看代码实现。

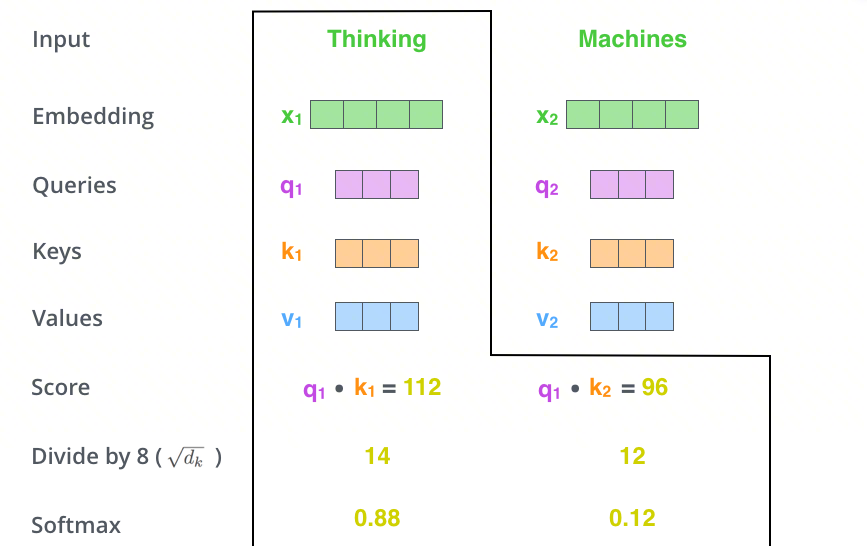

单头注意力计算流程——这张图展示了如何决定"Thinking"这个词应该多关注自己以及多关注"Machines"。分步进行：首先计算"相关性"原始分，然后缩放，最后转换成"关注度百分比"（88% 和 12%）。

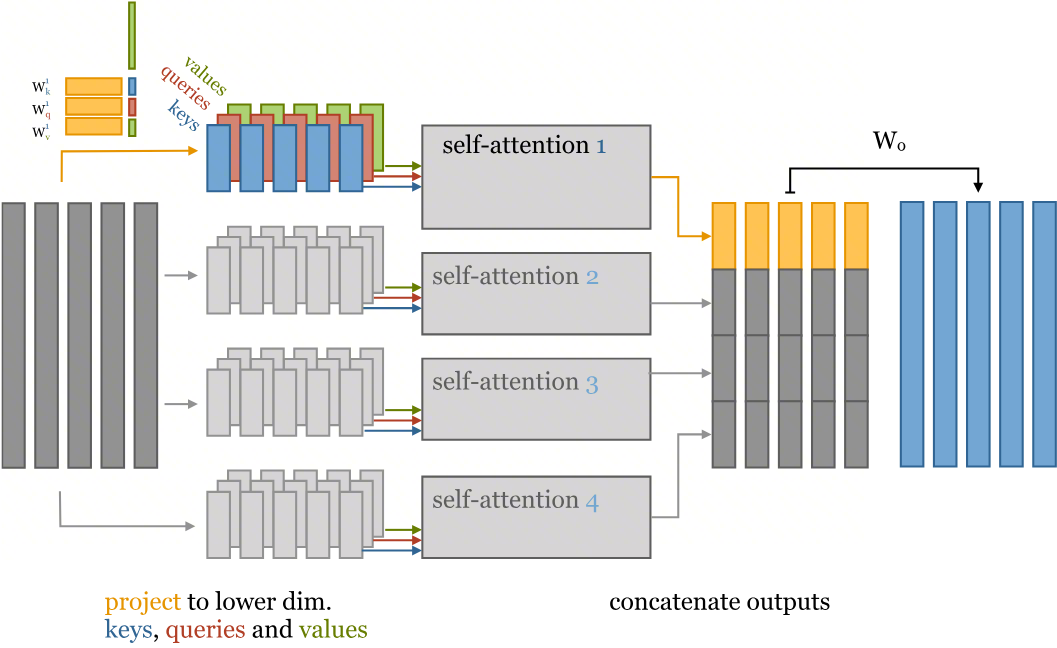

多头注意力并行机制——这就像让一个专家组（而不是一个人）来分析一句话。每个专家（一个"头"）都有自己的专长，会从不同角度（语法、词义等）来分析句子。他们各自独立工作，最后把所有结论汇总起来，得到一个远比单个专家更全面的理解。
理解了流程，来看代码：
import torch
import torch.nn as nn
import torch.nn.functional as F
import math
class MultiHeadAttention(nn.Module):
def __init__(self, d_model, num_heads):
super(MultiHeadAttention, self).__init__()
assert d_model % num_heads == 0, "d_model 必须能被 num_heads 整除"
self.d_k = d_model // num_heads # 每个头的维度，如 512 / 8 = 64
self.n_heads = num_heads
self.d_model = d_model
# 定义 QKV 的权重矩阵
self.w_q = nn.Linear(d_model, d_model)
self.w_k = nn.Linear(d_model, d_model)
self.w_v = nn.Linear(d_model, d_model)
self.fc = nn.Linear(d_model, d_model)
def forward(self, q, k, v, mask=None):
batch_size = q.size(0)
# 线性变换 + 拆分头
# (Batch, Len, D_model) → (Batch, Len, n_head, d_k) → (Batch, n_head, Len, d_k)
Q = self.w_q(q).view(batch_size, -1, self.n_heads, self.d_k).permute(0, 2, 1, 3)
K = self.w_k(k).view(batch_size, -1, self.n_heads, self.d_k).permute(0, 2, 1, 3)
V = self.w_v(v).view(batch_size, -1, self.n_heads, self.d_k).permute(0, 2, 1, 3)
# 计算点积注意力
# Q: (Batch, n_head, Len, d_k), K^T: (Batch, n_head, d_k, Len)
# scores: (Batch, n_head, Len, Len)
scores = torch.matmul(Q, K.transpose(-2, -1)) / math.sqrt(self.d_k)
# 应用 mask，这个 mask 可以先忽略，后面会讲
if mask is not None:
scores = scores.masked_fill(mask == 0, -1e9)
attn = F.softmax(scores, dim=-1)
# 加权求和
context = torch.matmul(attn, V)
# 拼接多个头
context = context.permute(0, 2, 1, 3).contiguous().view(batch_size, -1, self.d_model)
output = self.fc(context)
return output, attn
测试
d_model = 512
num_heads = 8
mha = MultiHeadAttention(d_model, num_heads)
x = torch.randn(2, 10, 512) # (batch, seq_len, dim)
out, attn_map = mha(x, x, x, mask=None)
print(f"Input: {x.shape}") # (2, 10, 512)
print(f"Output: {out.shape}") # (2, 10, 512)
print(f"Attention Map: {attn_map.shape}") # (2, 8, 10, 10)
维度解读：
(2, 8, 10, 10)— 第 2 个样本、第 8 个头中，Q 的第 i 个位置对 K 的第 j 个位置的注意力分数
📖 attn[0, 3, 5, 7] 表示什么？
attn[0, 3, 5, 7] = 第 1 个样本（索引 0）、第 4 个头（索引 3）中，Q 的第 6 个位置（索引 5）对 K 的第 8 个位置（索引 7）的注意力权重。该值经过 softmax，在 [0,1] 之间，表示"在第 4 个头的视角下，第 6 个 token 有多关注第 8 个 token"。
3. 前馈神经网络（FFN）¶
每个 Encoder/Decoder 层中，除了 Attention，还有一个前馈网络：
class FFN(nn.Module):
def __init__(self, d_model, d_ff, dropout=0.1):
super(FFN, self).__init__()
self.linear1 = nn.Linear(d_model, d_ff)
self.linear2 = nn.Linear(d_ff, d_model)
self.dropout = nn.Dropout(dropout)
def forward(self, x):
return self.linear2(self.dropout(F.relu(self.linear1(x))))
FFN 的作用是增加模型的非线性能力，d_ff 通常是 d_model 的 4 倍（如 512 → 2048）。
4. 残差连接与层归一化¶
在 Transformer 中，每个子层的输出都要经过 Add & Norm 操作。
4.1 残差连接¶
名字很高大上，实现很简单：把输入和子层输出直接相加。
4.2 层归一化（LayerNorm）¶
本质就是：输出 = (x - 均值) / 标准差，把数据拉到均值 0、方差 1 的范围。
LayerNorm vs BatchNorm 的区别在于：沿哪个方向算均值和标准差。
数据矩阵 (batch=3, features=4):
特征1 特征2 特征3 特征4
句子1 [ - - - - ] ← LayerNorm: 沿这个方向算
句子2 [ - - - - ] ← LayerNorm: 沿这个方向算
句子3 [ - - - - ] ← LayerNorm: 沿这个方向算
| | | |
BatchNorm: 沿这个方向算
x = torch.tensor([[[1.0, 2.0, 3.0, 4.0],
[5.0, 6.0, 7.0, 8.0],
[9.0, 10., 11., 12.]],
[[0.1, 0.2, 0.3, 0.4],
[0.5, 0.6, 0.7, 0.8],
[0.9, 1.0, 1.1, 1.2]]])
layer_norm = nn.LayerNorm(4)
output = layer_norm(x)
print(f"归一化前均值：{x[0,0,:].mean():.4f}") # 2.5000
print(f"归一化后均值：{output[0,0,:].mean():.4f}") # 0.0000
📖 LayerNorm 和 BatchNorm 的归一化方向有什么不同？为什么 Transformer 选择 LayerNorm？
- BatchNorm：沿 batch 维度归一化——对同一特征，在所有样本上计算均值和方差
- LayerNorm：沿特征维度归一化——对同一样本，在所有特征上计算均值和方差
Transformer 选择 LayerNorm 的原因：
- 序列长度可变：NLP 中每个 batch 的序列长度不同，BatchNorm 需要对齐长度或处理 padding
- 小 batch 问题：大模型训练中 batch size 可能很小（甚至为 1），BatchNorm 统计量不稳定
- 推理一致性：LayerNorm 不依赖 batch 统计量，训练和推理行为完全一致
4.3 Norm 的位置¶
| 方案 | 公式 | 说明 |
|---|---|---|
| Post-Norm（原始论文） | x = Norm(x + SubLayer(x)) |
先计算，再归一化 |
| Pre-Norm（后来主流） | x = x + SubLayer(Norm(x)) |
先归一化，再计算 |
Pre-Norm 训练更稳定，是现代 Transformer 的主流选择。本教程先用 Post-Norm 方便对照论文。
5. 组装 Encoder Layer¶
有了 Attention、FFN、LayerNorm、残差连接，我们就能搭建 Encoder 的一层积木了：
Encoder = Self-Attention + Add & Norm + FFN + Add & Norm
class EncoderLayer(nn.Module):
def __init__(self, d_model, num_heads, d_ff, dropout=0.1):
super().__init__()
self.self_attention = MultiHeadAttention(d_model, num_heads)
self.ffn = FFN(d_model, d_ff, dropout)
self.norm1 = nn.LayerNorm(d_model)
self.norm2 = nn.LayerNorm(d_model)
self.dropout = nn.Dropout(dropout)
def forward(self, x, mask):
attn_output, _ = self.self_attention(x, x, x, mask)
x = self.norm1(x + self.dropout(attn_output))
ffn_output = self.ffn(x)
x = self.norm2(x + self.dropout(ffn_output))
return x
6. 组装 Decoder Layer¶
Decoder 稍微复杂一点，有三个子层：
- Masked Self-Attention：掩码防止看到未来信息，下一章会详细讲这两个 mask 如何构造
- Cross-Attention：Q 来自 Decoder，K 和 V 来自 Encoder
- FFN：和之前一样
Decoder 的两个注意力层分别需要不同的 mask：自注意力需要因果掩码（防止看到未来 token），交叉注意力需要 padding 掩码（屏蔽源端填充）。具体的 mask 构造和图示会在下一篇中详细展开。
class DecoderLayer(nn.Module):
def __init__(self, d_model, num_heads, d_ff, dropout=0.1):
super().__init__()
self.self_attention = MultiHeadAttention(d_model, num_heads)
self.cross_attention = MultiHeadAttention(d_model, num_heads)
self.ffn = FFN(d_model, d_ff, dropout)
self.norm1 = nn.LayerNorm(d_model)
self.norm2 = nn.LayerNorm(d_model)
self.norm3 = nn.LayerNorm(d_model)
self.dropout = nn.Dropout(dropout)
def forward(self, x, enc_output, src_mask, tgt_mask):
# 自注意力
attn_output, _ = self.self_attention(x, x, x, tgt_mask)
x = self.norm1(x + self.dropout(attn_output))
# 交叉注意力
attn_output, attn_map = self.cross_attention(x, enc_output, enc_output, src_mask)
x = self.norm2(x + self.dropout(attn_output))
# 前馈网络
ffn_output = self.ffn(x)
x = self.norm3(x + self.dropout(ffn_output))
return x, attn_map
📖 Decoder Layer 比 Encoder Layer 多了什么？多出来的子层有什么作用？
Decoder Layer 多了一个 Cross-Attention（交叉注意力）层。完整结构为：
- Masked Self-Attention + Add&Norm：处理已生成的 token 序列（mask 防止看到未来）
- Cross-Attention + Add&Norm：用 Decoder 的表示作为 Q，Encoder 的输出作为 K/V，让 Decoder 关注源序列信息
- FFN + Add&Norm：非线性变换
Cross-Attention 是 Encoder-Decoder 架构的桥梁，让生成端能够利用编码端的信息。
📖 DecoderLayer 中两种注意力有什么区别？
| 特性 | Self-Attention | Cross-Attention |
|---|---|---|
| Q 来源 | Decoder 自身 | Decoder 自身 |
| K/V 来源 | Decoder 自身 | Encoder 输出 |
| Mask | Combined（padding + causal） | Padding Mask（仅 src 的 pad） |
| 功能 | 理解已生成序列的上下文 | 从源序列提取相关信息 |
| 计算顺序 | 先执行 | 后执行 |
Self-Attention 让 Decoder 理解"我已经生成了什么"，Cross-Attention 让 Decoder 决定"下一步应该关注源序列的哪部分"。
📖 为什么 Decoder 的自注意力需要因果掩码（mask），而 Encoder 不需要？
Encoder 处理完整的源句，每个 token 应该看到整个句子的上下文（双向注意力），不需要因果掩码。
Decoder 在训练时使用 Teacher Forcing 一次性输入完整目标句子并行计算，但自回归的语义要求第 \(t\) 个 token 只能依赖前 \(t-1\) 个 token。因此需要因果掩码屏蔽未来位置。如果不使用，模型训练时会"偷看"答案，导致训练 loss 虚低、推理性能急剧下降。
7. 测试核心组件¶
我们已经组装好了 Transformer 的核心部件，Encoder 和 Decoder Layer。现在来测试一下吧，大家也可以手推一下为什么是这些值，更能加深印象。
d_model = 512
num_heads = 8
d_ff = 2048
batch_size = 2
src_len = 10
tgt_len = 5
# 测试 Encoder Layer
enc_layer = EncoderLayer(d_model, num_heads, d_ff)
src_input = torch.randn(batch_size, src_len, d_model)
enc_output = enc_layer(src_input, mask=None)
print(f"Encoder Input: {src_input.shape}") # (2, 10, 512)
print(f"Encoder Output: {enc_output.shape}") # (2, 10, 512)
# 测试 Decoder Layer
dec_layer = DecoderLayer(d_model, num_heads, d_ff)
tgt_input = torch.randn(batch_size, tgt_len, d_model)
dec_output, cross_attn = dec_layer(tgt_input, enc_output, src_mask=None, tgt_mask=None)
print(f"Decoder Input: {tgt_input.shape}") # (2, 5, 512)
print(f"Decoder Output: {dec_output.shape}") # (2, 5, 512)
print(f"Cross Attention: {cross_attn.shape}") # (2, 8, 5, 10)
在上面的代码中我们一直传 mask=None，但实际上 Attention 必须屏蔽两类信息：1. padding 的无意义位置；2. Decoder 中"未来"的位置。具体怎么构造这两种 Mask，下一篇组装模型时一并实现。
小结¶
恭喜你完成了 Transformer 中最难的数学部分！我们现在有了：
- 多头注意力机制：Transformer 的核心计算单元
- 前馈网络 FFN：增加非线性能力
- 残差连接 + LayerNorm：稳定训练
- Encoder Layer：Self-Attention + FFN
- Decoder Layer：Masked Self-Attention + Cross-Attention + FFN
有了计算单元，只要像叠积木一样把多个 Encoder 和 Decoder 串联起来，就能得到完整的"变形金刚"了。
